私もマグネット式USBケーブルをネットで注文して、到着待ち中。

マグネット式USBケーブルが到着するまでは、ダイソーのUSBケーブルで吸出しを進めていきます。

4. 『CartReader』を操作する

『CartReader』で吸出し操作をしていきます。

『CartReader』の操作方法

『CartReader』の電源を入れると、液晶に操作メニューが表示されます。

メニューの左にある『●』がカーソルです。

液晶画面の下にボタンが2つあり、2つのボタンを以下の様に押して操作します。

ボタンの操作方法

左ボタンを1回押す：『●（カーソル）』を一つ下に進める
左ボタンを2回押す：『●（カーソル）』を一つ上に戻す
右ボタンを1回押す：決定

上記の操作方法を踏まえて、NINTENDO64（N64）カートリッジの吸出しをしていきます。

『Nintendo 64』にカーソルを合わせる→右ボタンを押す

『CartReader』の電源を入れると、液晶にメニューが表示されます。

『Nintendo 64』にカーソルを合わせて右ボタンを押します。

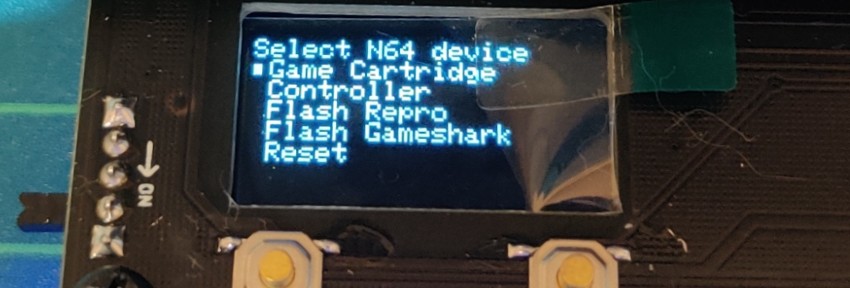

『Game Cartridge』にカーソルを合わせる→右ボタンを押す

吸出す対象を選択するメニューです。

『Game Cartridge』にカーソルを合わせて右ボタンを押します。

今回はカートリッジからROMデータを吸出するので『Game Cartridge』を選択しています。

『CartReader』に『NINTENDO64（N64）』のコントローラー接続端子が付いている場合は、

『Controller』を選択することでコントローラーパック内のセーブデータの吸出しが可能です。

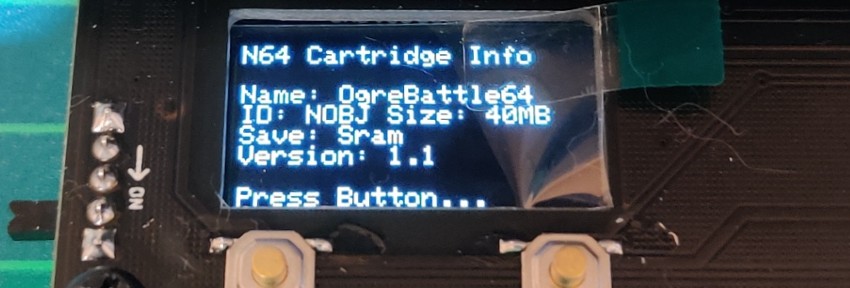

ソフト情報を確認→右ボタンを押す

カートリッジ内のソフト情報が表示されます。

内容を確認して、右ボタンを押します。

『Read Rom』にカーソルを合わせる→右ボタンを押す

『Read Rom』にカーソルを合わせて右ボタンを押すと、吸出しが始まります。

今回はROMデータを吸出しますので『Read Rom』を選択しています。

セーブデータを吸出したい場合は『Read Save』、

セーブデータを書き込みたい場合は、microSDカードにセーブデータを入れて『Write Save』を選択することになります。

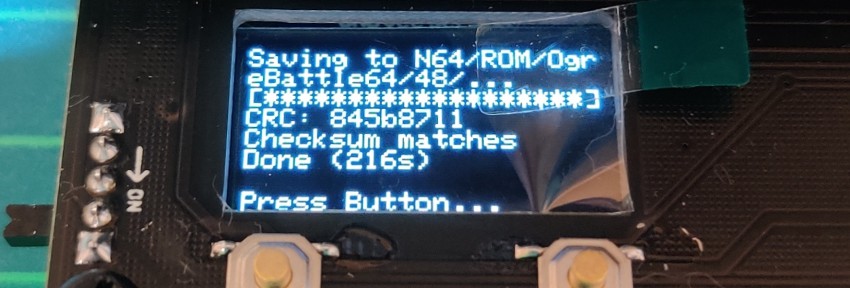

吸出し完了→右ボタンを押す

吸出しが完了すると、下画像の画面になります。

LEDライトが緑に光り、『Done』と記載があれば吸出し成功です。

右ボタンを押すと吸出しメニューの画面に戻ります。

これで『CartReader』での作業は終了です。

！注意！

カートリーダーの電源が入っているときにカートリッジを交換したり、複数のカートリッジを同時に挿入したりすると故障の原因になります。

1つのカートリッジの吸出しが終わったら、必ず電源を切ってからカートリッジを交換してください。

5. 『CartReader』の電源OFF→microSDカード取り出し

『CartReader』の電源を切り、microSDカードを取り出します。

6. microSDカードをPCに接続

『CartReader』から取り出したmicroSDカードをPCに接続します。

私はUSBで接続するカードリーダーライタを使用しました。

そのため、以降の画像では『USBドライブ(G:)』がmicroSDカードになります。

7. N64→ROM→ソフト名（英語）→●●（数字）→Z64ファイルを確認

microSDカードの内容を確認します。

新しく『N64』フォルダが作成されているはずです。

『N64』フォルダ→『ROM』フォルダ→『ソフト名（英語）』フォルダ→『●●（数字）』フォルダ→『.Z64』ファイルがあればOK です。

『ROM Checker』で『.Z64』ファイルを調べる

最後に、『ROM Checker』というツールで、正常に吸出しできたかを調べます。

『ROM Checker』とは、『オールドゲームＲＯＭ研究』さまがサイト上で公開しているソフトです。

『ROM Checker』を使用すると、吸出したROMの『正常』『不良』を判別できます。（当時の日本版のみ）

吸出し時に『CartReader』でエラーが出なくても、吸出したROMが不良で、エミュレーターで動作しないことがあります。

カートリッジ自体が古いものなので、吸出し時の接触不良でデータが不良ROMになることも多いです。

ROMを吸出した際は、『ROM Checker』で『正常』なことを確認しておくと確実です。

1. 『ROM Checker』をダウンロード

まずは、『ROM Checker』をダウンロードします。

『オールドゲームＲＯＭ研究』さまのサイトの一番上の『ROM Checker』をダウンロード。

『オールドゲームＲＯＭ研究』さまURL：http://mrchecker.web.fc2.com/index.html

2. ダウンロードしたZIPファイルから『ROM Checker.exe』を開く

ダウンロードした『rom_checker_v●●●.zip』をダブルクリックして開く

開いた『rom_checker_v●●●』フォルダ内の『ROM Checker.exe』をクリック

『ROM Checker』が起動した

3. 『ROM Checker』に『.Z64』をドラッグ＆ドロップ

『ROM Checker』のウインドウに、『.Z64』ファイルをドラッグ＆ドロップします。

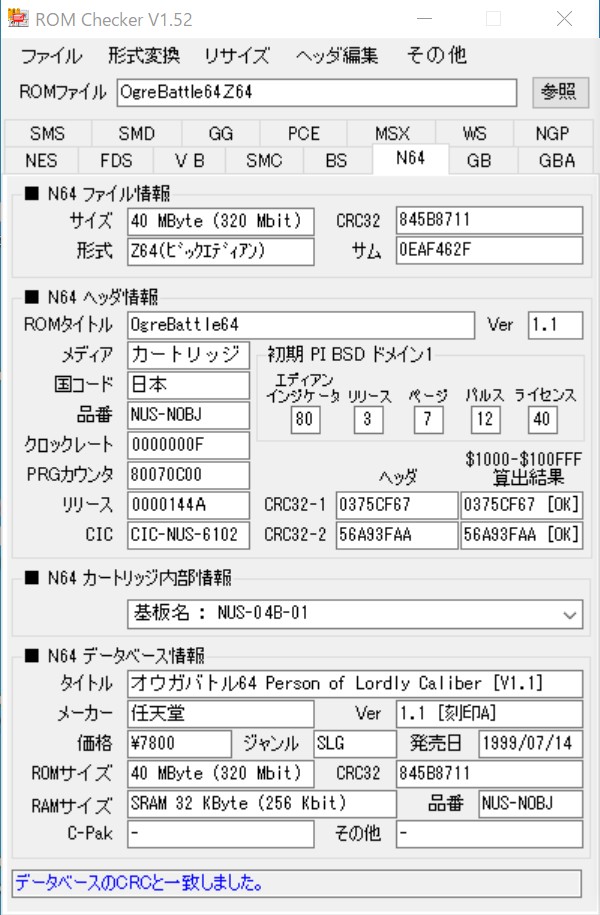

4. 一番下に青字で『一致しました』と表示されていればOK

問題がなければ、一番下に青字で『一致しました』と表示されます。

『ROM Checker』でエラーが出る場合

『ROM Checker』でエラーが出る場合は、何度か繰り返し吸出してみてください。

もし接触が悪いだけであれば、『正常』なROMを吸出すことができることもあります。

また、ファームウェアのバージョンを変更すると吸出しができる場合があります。

私はネオジオポケットソフト『伝説のオウガバトル外伝ゼノビアの皇子』の吸出しの際、

ファームウェア『V7.3』では『CartReader』での吸出し時は正常動作の際と同じでしたが、

何度吸出しても『ROM Checker』ではファイル破損と表示されました。

ですが、ファームウェア『V6.6』に下げるとエラーは出ず、エミュレーターでも動作しました。

ネオジオポケットソフトは1本しか所有していないため、このソフトのみの事象かは確認できていません。

何度繰り返しても同様のエラーが出る場合は、その『CartReader』でそのカートリッジは吸出せないと諦めましょう。

吸出せない場合、全ての『CartReader』・同じタイトルのカートリッジの組み合わせで同様に吸出せないのか、

その『CartReader』の個体に問題があるのか、そのカートリッジの個体に問題があるのか、色々な原因が考えられます。

解決するには専門知識が必要になりますので、一般の人には解決は難しいと思います。

5. 『.Z64』のファイル名を変えて保存

『一致しました』と表示された『.Z64』は、

ファイル名を判別しやすい英数字に変更して、PCに保存します。

ファイル名の注意点

ファイル名は半角英数字でつけます。

ひらがな・カタカナ・漢字を使用すると、エミュレーターでエラーが出ることがあります。

まとめ

今回は『CartReader』で『NINTENDO64（N64）カートリッジ』の吸出しをしました。

私の購入した『CartReader』は『NINTENDO64（N64）』のコントローラー接続端子が付いていません。

私は『NINTENDO64（64）』実機を所有しておらず『コントローラーパック』のセーブデータ吸出しはしません。

『コントローラーパック』のセーブデータ吸出しをしたい方は購入時に確認してください。

！吸出しの際の注意！

私はPCのエミュレーターで遊びたいので、吸出しをしています。

あくまでも、自分が所有しているソフトを、自分がプレイするための措置として行っています。

ネット上からダウンロードしたり、吸出しデータを保存しているソフトを売却することはしません。

『CartReader』で吸出しができるゲームはプロテクトがかかっておらず、吸出しは問題ないとされていますが、

ソフトがない状態でROMを保持する（ネット上からダウンロードしたり、ROMデータを保存しているソフトを手放す）と違法という認識が一般的です。

ですが、私は法律に詳しくなく確実なことは分かりません。

もし参考にされる方がいましたら、自己責任で行ってください。

CartReaderでファミコンソフトを吸出す方法はこちら↓

『CartReader』で『ファミコン（FC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでスーパーファミコンソフトを吸出す方法はこちら↓

『CartReader』で『スーパーファミコン（SFC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでゲームボーイ（カラー）ソフトを吸出す方法はこちら↓

『CartReader』で『ゲームボーイ（GB）』『ゲームボーイカラー（GBC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでゲームボーイアドバンスソフトを吸出す方法はこちら↓

『CartReader』で『ゲームボーイアドバンス（GBA）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでネオジオポケットソフトを吸出す方法はこちら↓

『CartReader』で『ネオジオポケット（NGP）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでワンダースワンソフトを吸出す方法はこちら↓

『CartReader』で『ワンダースワン（WS・WSC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでゲームギアソフトを吸出す方法はこちら↓

前回、『ゲームギア（GG）の吸出しアダプタ』を組み立てました。今回は、アダプタを使用して『ゲームギア（GG）』カートリッジのROM吸出しをしていきます。！吸出しの際の注意！私はPCのエミュレーターで遊びたいので、吸出しをしています。あくまでも、自分が所有しているソフトを、自分がプレイ...

『CartReader』のファームウェアアップデート方法についてはこちら↓

カートリーダーのファームウェアアップデートする

2022.2.25

『CartReader』のファームウェアアップデート方法と、併せてmicroSDカードのファイル書換え方法をご紹介。...

『CartReader』と収納用100均ケースの購入品紹介はこちら↓

カートリッジ式ゲームソフト吸出し機『CartReader』とアダプタ2種、それを保管する収納ケース100均で購入しました。『CartReader』の各部の紹介と、おススメの収納方法をご紹介します。...

カートリッジ式ソフトの簡易清掃方法についてはこちら↓

レトロゲームのカートリッジ式ソフトの簡易清掃をします。購入後、とりあえず使える状態にするための清掃です。...

PS1・PS2のソフトの吸出し方法はこちら↓

PS1のBIOSをプレステ公式からダウンロードする方法はこちら↓

PS2のBIOSを実機から吸出す方法はこちら↓

PS2のBIOSを厚型PS2実機から吸い出してみました。メモリーカードアダプタ不要でお手軽な方法です。...

PSPのソフトの吸出し方法はこちら↓

カートリーダーのファームウェアアップデートする

病み子 — Fri, 25 Feb 2022 13:00:26 +0000

今回は、前回紹介した『CartReader』のファームウェアアップデートをしていきます。

『CartReader』の紹介記事はこちら↓

サンワサプライ Magnet脱着式microUSBケーブル(データ&充電)1m KU-MGD1

ファームウェアアップデートは、失敗すると上手く動かなくなる可能性があります。

メルカリ等で組立済のものを購入した場合は、製作者さんの方で動作確認済のはずです。

ですから、無理にファームウェアアップデートをする必要はありません。

本記事を参考に作業される場合は、あくまで自己責任でお願いいたします。

！吸出しの際の注意！

私はPCのエミュレーターで遊びたいので、吸出しをしています。

あくまでも、自分が所有しているソフトを、自分がプレイするための措置として行っています。

ネット上からダウンロードしたり、吸出しデータを保存しているソフトを売却することはしません。

『CartReader』で吸出しができるゲームはプロテクトがかかっておらず、吸出しは問題ないとされていますが、

ソフトがない状態でROMを保持する（ネット上からダウンロードしたり、ROMデータを保存しているソフトを手放す）と違法という認識が一般的です。

ですが、私は法律に詳しくなく確実なことは分かりません。

もし参考にされる方がいましたら、自己責任で行ってください。

本体のファームウェアアップデート

では、本体のファームウェアアップデート作業をはじめます。

公式マニュアル

『CartReader』公式サイトのファームウェアアップデートのマニュアルに沿って作業します。

ファームウェアアップデートマニュアル : https://github.com/sanni/cartreader/wiki/How-to-flash-the-Arduino

0. 使用するもの

本体のファームウェアアップデートに使用するものは3つです。

CartReader本体
PC（ネットにつながっているもの）
microUSBケーブル（データ通信用）

1. 『CartReader』とPCを接続する

まずは、『CartReader』とPCをデータ通信用のケーブルで接続します。

『CartReader』左側面にあるmicroUSBポートにケーブルを挿入

！microUSBポートの破損に注意！

購入する際は『充電・データ転送対応』のものにすると、本体のファームウェアアップデートも同じケーブルでできて便利です。

none

私もマグネット式USBケーブルをネットで注文して、到着待ち中。

マグネット式USBケーブルが到着するまでは、ダイソーのUSBケーブルで吸出しを進めていきます。

ケーブルの反対側をＰＣに挿入

2. 本体の電圧スイッチを5Vにする

本体右側面にあるスイッチのうち、一番手前にあるものを『5V』に設定します。

PCと『CartReader』で通信する際の電圧が『5V』なので、この様に設定します。

その他の3つのスイッチはどの様に設定してあっても問題ありません。

3. カートリーダーの電源を入れる

左側面にある電源スイッチをON 。

（画像ではSDカードが入っていないためエラーが出ていますが作業に問題はありません。）

4. 最新のファームウェア（V●.●_Portable.zip）をダウンロードして、デスクトップに解凍

『CartReader』公式サイトから、最新のファームウェアをダウンロードします。

公式ダウンロードページを開き、『V●.●_Portable.zip』をダウンロード

ファームウェアDL：https://github.com/sanni/cartreader/releases

ページ下の方の『V●.●_Portable.zip』をクリック

2022年2月現在の最新バージョンは『V7.3』です。

ダウンロードしたZIPファイルを展開する

ダウンロードしたZIPファイルを展開していきます。

ダウンロードフォルダのZipファイルを選択→右クリック

『すべて展開』をクリック

展開先指定画面が表示されますが、今回はデスクトップを指定します。

『参照』ボタンをクリック

『デスクトップ』を選択→『フォルダーの選択』ボタンをクリック

『展開』ボタンをクリック

デスクトップ展開され、フォルダが作成された

5.『CH341 Drivers』をインストール

ダウンロードが終わったら、まずは『CH341 Drivers』をインストールします。

これは『CartReader』（に使用されている『Arduino』と言うマイコンを）PCで認識できるようにするドライバです。

デスクトップに作成した『V7.3_Portable』フォルダを開く

『CH341 Drivers』フォルダ内の『SETUP.EXE』をダブルクリック

『Driver Setup』ウインドウ→『INSTALL』をクリック

『CH341 Drivers』のインストール完了

6. PCの『デバイスマネージャー』で『CH340』のCOMポートを確認する

『CartReader』（の『Arduino』）がPC のどのCOMポートで認識されているか確認します。

ツールバー左端の『Windowsマーク』を右クリック→『デバイスマネージャー』をクリック

『ポート（COMとLPT）』の下に『USB-SERIAL CH340（COM●）』認識されていることを確認

ここでは、『COM3』というポート番号を覚えておけばOKです。

『CH341 Drivers』をインストールしたのに、なぜ『CH340』表記なのかは謎…。

7. 『arduino.exe』を起動する

PCで『CartReader』を認識できるようになりましたので、ファームウェアのプログラムの書き込みに進みます。

ファームウェアのプログラムを操作するアプリ『arduino.exe』を起動します。

再度『V7.3_Portable』フォルダを開く

『Arduino IDE Portable』フォルダ内の『arduino.exe』を右クリック→『管理者として実行』

『arduino.exe』が起動した

8. 『CartReader』のプログラムファイルを開く

起動した『arduino.exe』で、『CartReader』のプログラムファイルを開きます。

メニューバーの『ファイル』→『スケッチブック』→『Cart_Reader』をクリック

新しく『Cart_Reader』と多数のタブが表示されたウィンドウが開きます。

9.『CartReader』のプログラムファイルの通信設定を確認

開いた『CartReader』のプログラムファイルの設定の確認をします。

これが正しく設定されていないと、プログラムを書き込む際にエラーが出てしまいます。

メニューバーの『ツール』→『Board:"Arduino Mega or Mega 2560"』になっているか確認

『CartReader』は全てのバージョンで『Arduino Mega』『 Arduino Mega 2560』（の互換品）を使用しています。

なので、全てのバージョンで『Board:"Arduino Mega or Mega 2560"』と設定していればOKです。

メニューバーの『ツール』→『シリアルポート:"COM●"』になっているか確認

ツールのメニューに『シリアルポート:”COMS●”』と表示され、『デバイスマネージャーで確認したCOMポート』になっているか確認

私の場合は『COM3』になっていればOKです。

設定し忘れに注意

わかりにくいですが、下の画像だとシリアルポートが選択されていません。

書き込み時にエラーになりますので、ツールのメニューが『シリアルポート:"COM●"』になっているか確認してください。

10. 手元の『CartReader』のバージョンに応じたプログラムの設定をする

書き込む前に、手元の『CartReader』のバージョンに応じて、プログラムを一部設定をします。

設定が必要な『options.h』タブを開く

『arduino.exe』の右上の『▼（赤印の部分）』をクリック

『options.h』をクリック

『options.h』タブが開いた

『ハードウェアバージョン』を定義する

手元の『CartReader』のバージョンをプログラムに設定します。

初めは、4行目～7行目は下記の様に記載されています。

4行目～7行目について、

自分の手元の『CartReader』のバージョンの行のみ『//』を消し、違うバージョンの行は『//』を付けます。

『//』はコメント行（書いてあるが、プログラムとしては動作させない設定）になります。

私が持っているのは『ハードウェア3（HW3）』なので、下記の様に変更します。

『CartReader』のバージョンについては下に説明を載せていますので、確認してください。

『CartReader』のバージョン

CartReader V4（HW4）
2021年に発表された最新型。

https://github.com/sanni/cartreader/wiki/Cart-Reader-V4
CartReader V3（HW3）
GB・GBC/GBA、NINTENDO64、メガドライブ、スーパーファミコンのスロットが搭載されているモデル。

私が持っているのはこれ。

https://github.com/sanni/cartreader/wiki/Cart-Reader-V3
CartReader V2（HW2）
NINTENDO64とスーパーファミコンのスロットのみ搭載されているモデル。

https://github.com/sanni/cartreader/wiki/Cart-Reader-V2
CartReader V1（HW1）
スーパーファミコンのスロットのみ搭載されているモデル。

https://github.com/sanni/cartreader/wiki/Cart-Reader-V1

私が持っている『CartReader』の詳細はこちら↓を参照してください。

『N64のオプション』を変更（任意）

こちらは、しなくても問題ない設定です。

『NINTENDO64』のソフト吸出しの際に、場合によっては速度が速くなる設定になります。

作業としては、『options.h』タブの53行目の『//』を消すだけです。（『V7.3』の場合）

53行目の『//』を消しました。

11. 『CartReader』（のArduino）にプログラムを書き込む

プログラムの用意ができました。

いよいよ『CartReader』（のArduino）にプログラムを書き込みます。

メニューバーの『スケッチ』→『マイコンボードに書き込む』をクリック

下方の緑部に『ボードへの書き込みが完了しました。』と表示されればOK

これで『CartReader』本体のファームウェアアップデートが完了しました。

12. 『CartReader』の電源を切り、PCからケーブルを抜く

『CartReader』のファームウェアアップデートが完了しましたので、後始末をしていきます。

『CartReader』の電源をOFF

PCからケーブルを抜く

これで本体のファームウェアアップデート作業は全て完了です。

microSDカードの準備

続いては、microSDカードに必要なファイルを入れていきます。

『CartReader』は、microSDカードに指定のファイルが入っていないと吸出し時にエラーが出てしまいます。

0. 使用するもの

microSDカードの準備に使用するものは3つです。

microSDカード
PC（ネットにつながっているもの）
カードリーダライタ（microSDカードをPCに接続するための装置）

1. microSDカードをPCに接続する

まずは、microSDカードをPCに接続します。

私はUSBで接続するカードリーダーライタを使用しました。

そのため、以降の画像では『USBドライブ(G:)』がmicroSDカードになります。

2. microSDカードをexFATでフォーマット

ファイルを入れる前に、microSDカードをフォーマットします。

『exFAT』でフォーマットすればOK です。

microSDカードのドライブを右クリック→『フォーマット』をクリック

ファイルシステムが『exFAT』なのを確認→『開始』をクリック

『フォーマットが完了しました。』と表示されればOK

これでmicroSDカードのフォーマットは完了です。

3. microSDカードに入れるファイルをダウンロード

公式ダウンロードページを開き、右上の緑の『コード』ボタンをクリック

ファイルDL：https://github.com/sanni/cartreader

『ZIPをダウンロード』をクリック

4. ダウンロードしたZipファイルを展開

ファームウェアのプログラムの際と同様にZIPファイルを展開します。

『cartreader-master.zip』を右クリック→すべて展開

5.『cartreader-master→sd』フォルダ内のファイルを全てmicroSDカードにコピペ

展開後の『cartreader-master』フォルダ内の『sd』フォルダを開く

『sd』フォルダ内のファイルを全てコピー

microSDカードの一番上の階層に貼り付け

これで必要なファイルをmicroSDカードに入れることができました。

6. microSDカードを『CartReader』に挿入

最後に、ファイルを入れたmicroSDカードを『CartReader』に挿入しておきます。

他のmicroSDカードと混ざったり、失くしたりしない様に『CartReader』に入れておく安心です。

まとめ

今回は、『CartReader』のファームウェアアップデートと、microSDカードのファイル書き込み作業をしました。

繰り返しになりますが、必ず必要な作業ではありませんので、自信が無い方はやめておいた方が良いと思います。

最悪、動かなくなる可能性もあります。

また、私はPCのエミュレーターで遊びたいので、吸出しをするために購入しました。

『CartReader』で吸出しができるゲームはプロテクトがかかっておらず、吸出しは問題ないとされています。

しかしながら、私は法律に詳しくなく確実なことは分かりません。

もし本ブログの内容を参考にされる方がいましたら、あくまで自己責任でお願いいたします。

CartReaderでファミコンソフトを吸出す方法はこちら↓

『CartReader』で『ファミコン（FC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでスーパーファミコンソフトを吸出す方法はこちら↓

『CartReader』で『スーパーファミコン（SFC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでNINTENDO64ソフトを吸出す方法はこちら↓

CartReaderでNINTENDO64ソフトを吸出す

2022.3.4

『CartReader』で『NINTENDO64』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでゲームボーイ（カラー）ソフトを吸出す方法はこちら↓

『CartReader』で『ゲームボーイ（GB）』『ゲームボーイカラー（GBC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでゲームボーイアドバンスソフトを吸出す方法はこちら↓

『CartReader』で『ゲームボーイアドバンス（GBA）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでネオジオポケットソフトを吸出す方法はこちら↓

『CartReader』で『ネオジオポケット（NGP）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでワンダースワンソフトを吸出す方法はこちら↓

『CartReader』で『ワンダースワン（WS・WSC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでゲームギアソフトを吸出す方法はこちら↓

『CartReader』と収納用100均ケースの購入品紹介はこちら↓

カートリッジ式ソフトの簡易清掃方法についてはこちら↓

レトロゲームのカートリッジ式ソフトの簡易清掃をします。購入後、とりあえず使える状態にするための清掃です。...

PS1・PS2のソフトの吸出し方法はこちら↓

PS1のBIOSをプレステ公式からダウンロードする方法はこちら↓

PS2のBIOSを実機から吸出す方法はこちら↓

PS2のBIOSを厚型PS2実機から吸い出してみました。メモリーカードアダプタ不要でお手軽な方法です。...

PSPのソフトの吸出し方法はこちら↓

【購入品紹介】カートリーダー＆収納用100均ケース

病み子 — Mon, 21 Feb 2022 11:00:38 +0000

今回は、購入した『CartReader』とおススメ100均『CartReader』収納ケースについて紹介します。

『CartReader』を購入した目的は、

前回お掃除をしたカートリッジのゲームを吸い出してPCエミュレーターで遊ぶことです！

レトロゲームのカートリッジ式ソフトの簡易清掃をします。購入後、とりあえず使える状態にするための清掃です。...

では今回もやっていきましょう～。

！吸出しの際の注意！

私はPCのエミュレーターで遊びたいので、吸出しをしています。

あくまでも、自分が所有しているソフトを、自分がプレイするための措置として行っています。

ネット上からダウンロードしたり、吸出しデータを保存しているソフトを売却することはしません。

『CartReader』で吸出しができるゲームはプロテクトがかかっておらず、吸出しは問題ないとされていますが、

ソフトがない状態でROMを保持する（ネット上からダウンロードしたり、ROMデータを保存しているソフトを手放す）と違法という認識が一般的です。

ですが、私は法律に詳しくなく確実なことは分かりません。

もし参考にされる方がいましたら、自己責任で行ってください。

『CartReader』とは

まず、『CartReader』は、カートリッジ式ゲームソフト内のデータを抽出することができる装置です。

開発者のsanniさんが作り方・プログラムを無料でネット公開してくださっています。

カートリッジリーダー　GitHub Wiki : https://github.com/sanni/cartreader/wiki

自作の方法を公開してくださっていて、実際YouTuberで自作されている強者もいらっしゃいます。

また、技術のある方が作成して販売してくださっていて、メルカリ等で購入可能です。

私は自作して正常に動かす自信も無く、PayPayモールで完成品を購入しました。

相場は、本体のみ10,000円、各種アダプタが各2,000円ほどかと思います。

ただし2021年にクラウドファンディングで注目を集め作成・販売する方が増えたためか、

近頃は本体の価格は下落傾向にあります。

『CartReader』の4つの特徴

『CartReader』には4つの特徴があります。

『CartReader』の特徴

1台で多種類のゲーム吸出しに対応
自分で作成でき、同種の機器購入より安価
セーブデータの吸出し・書込みに対応
PC不要で吸出し可能（スタンドアローン）

一つずつ内容を見ていきます。

1台で多種類のゲーム吸出しに対応

1台で多くの種類がゲームソフトの吸出しが可能で、ゲームハード毎に吸出し機を買い揃えずに済みます。

自分で作成でき、同種の機器購入より安価

レトロゲームの吸出し機はニッチな商品のため、販売されいる吸出し機は高価なものが多いです。

また、基本的に1種類のゲームハードに対応した製品となっていて、ゲームハード毎に複数購入する必要があります。

セーブデータの吸出し・書込みに対応

ゲームカートリッジのセーブデータは電池式のものが多く、カートリッジ内部の電池がなくなるとセーブデータが失われてしまいます。

『CartReader』はセーブデータの吸出し・書き込みに対応しており

セーブデータを吸出して、そのセーブデータの続きをエミュレータで遊ぶこともできますし、

カートリッジの電池交換後に、カートリッジにセーブデータを書き込んで続きを実機で遊ぶこともできます。

PC不要で吸出し可能（スタンドアローン）

同様の吸出し機の多くは、PCに専用ソフトを導入・操作するものが多いです。

私が見た限りでは、使用方法がわかりにくい製品も見受けられました。

どのサイトの、どのソフトを、どこからダウンロードすればいいのか、自分で探さないといけません。

なので、PCで使用する製品は、PCが苦手な人には難しいこともあるかもしれません。

『CartReader』は、PCを使わずに吸出しができます。

操作は『CartReader』についている画面と2つのボタンで行います。

私の感想ですが、『CartReader』の操作は直感的でとても簡単だと思います。

『CartReader』吸出し対応ソフト

『CartReader』で吸出しできるソフトを見ていきます。

『CartReader』で吸出しできるソフトは、

『本体のみで吸出し可能なソフト』・『対応アダプタが必要なソフト』の2つに分かれます。

本体のみで吸出し可能なソフト

スーパーファミコン（SFC）
メガドライブ（MD）
NINTENDO64（N64）
ゲームボーイ（GB）
ゲームボーイカラー（GBC）
ゲームボーイアドバンス（GBA）

スーパーファミコン（SFC）ソフトには『特殊チップ搭載カートリッジ』と呼ばれる特別な仕様のものがあります。

『特殊チップ搭載カートリッジ』の吸出しをするためには、『CartReader』基盤に部品が付いている必要があります。

スーパーファミコン（SFC）ソフトの吸出しをする可能性がある方は、購入する際に確認することをおススメします。

また、NINTENDO64（64）には『コントローラーパック』にセーブデータを保存するソフトがあります。

『コントローラーパック』のセーブデータの吸出しをするためには、

『CartReader』にコントローラーを接続するコードが付いている必要があります。

『コントローラーパック』のセーブデータを吸出す可能性がある方は、購入する際に確認することをおススメします。

対応アダプタが必要なソフト

ファミコン（FC）
ワンダースワン（WS）
NeoGeoPpcket（NGP）
セガマスターシステム
ゲームギア（GG）
PCエンジン（PCE）

私は『CartReader』用『ファミコン（FC）アダプタ』を追加で購入しました。

また、『NeoGeoPpcket（NGP）アダプタ』は『CartReader』用のものが入手困難だったため、

類似の他社製品用アダプタを購入しました。

こちらについては、『NeoGeoPpcket（NGP）』ソフト吸出しの際に詳細を記します。

『CartReader』で『ネオジオポケット（NGP）』カートリッジの吸出しをしました。その方法をご紹介します。...

購入したもの

こちらが、私が購入した『CartReader』・『ファミコン（FC）アダプタ』・『NeoGeoPpcket（NGP）アダプタ』です。

上記以外に、ダイソーの収納ケース（お弁当箱）とケーブルを購入してきました。

後述しますが、ケーブルは端子部がマグネットで取り外し可能な充電・データ転送対応ケーブルの使用をおススメします。

外観

続いて、『CartReader』の外観を見ていきます。

私が購入したものは、公式で配布されている3Dプリンタの部品は付属していないものでした。

なくても使用には問題ありませんが、不安定な部分を支えてくれたり付いていると安心な部品ではあります。

3Dプリンタ部品がほしい方は選ぶ際に確認することをおススメします。

個人的には、3Dプリンタ部品とマグネット式USBケーブルなら、USBケーブルを購入した方が良い様に思います。

購入する際は、よく検討してみてください。

本体上面

本体上面のスロットは上から

『スーパーファミコン（SFC）』用

『メガドライブ（MD）』用

『NINTENDO64（N64）』用です。

その下に操作用の液晶画面とボタンが2つついています。

正面側面

基盤下右側のスロットは『ゲームボーイ（GB）』『ゲームボーイカラー（GBC）』『ゲームボーイアドバンス（GBA）』用です。

左側には、LEDライトとmicro-SDカードスロットが付いています。

LEDライトは動作に応じて色が変化したり、点滅したりします。

使用する際はmicro-SDカードスロットにmicro-SDカードを挿入し、吸出したゲームデータはmicro-SDカードに保存されます。

左側面

右側上部に電源スイッチがあります。

左側下部にmicroUSBポートがあり、ここから電源供給・PCとの通信をします。

！microUSBポートの破損に注意！

購入する際は『充電・データ転送対応』のものにすると、本体のファームウェアアップデートも同じケーブルでできて便利です。

サンワサプライ Magnet脱着式microUSBケーブル(データ&充電)1m KU-MGD1

none

私もマグネット式USBケーブルをネットで注文して、到着待ち中。

マグネット式USBケーブルが到着するまでは、ダイソーのUSBケーブルで吸出しを進めていきます。

後ろ側面

右側面

右側面には4つスイッチが並んでいます。

吸出すカートリッジの種類によってスイッチを切り替えて使用します。

スイッチの設定については、各カートリッジを吸い出す記事でご紹介します。

ファミコン（FC）吸出し用アダプタ

『CartReader』でファミコンカートリッジを吸出すために必要なアダプタです。

表

裏

スーパーファミコン（SFC）用スロットに挿入して使います。

挿入方向は『FRONT』と記載がある方が手前です。

NeoGeoPpcket（NGP）吸出し用アダプタ

『NeoGeoPpcket（NGP）』を吸出すために使用するアダプタです。

『CartReader』で用意されている『NeoGeoPpcket（NGP）』用吸出しアダプタの入手がとても難しいため、

『GAMEBANK-web.com』で販売されている『NeoGeoPpcket（NGP）』用アダプタを流用します。

結論から言うと、『GAMEBANK-web.com』のアダプタで問題なく吸出しできます。

挿入するスロットは『CartReader』用NGPアダプタが『スーパーファミコン（SFC）』用スロットなのに対して、

『GAMEBANK-web.com』用NGPアダプタは『メガドライブ（MD）』用スロットに挿入することになります。

詳細は『NeoGeoPpcket（NGP）』カートリッジ吸出し記事をご覧ください。

CartReaderでネオジオポケットソフトを吸出す方法はこちら↓

『CartReader』で『ネオジオポケット（NGP）』カートリッジの吸出しをしました。その方法をご紹介します。...

表

裏

メガドライブ（MD）用スロットに挿入して使います。

GAMEBANK-web.com 「NGPプラグインアダプター V2.1」【※レトロベースダンパー別売り】/ ネオジオポケットレトロゲーム吸い出しツール [1737]

none

『CartReader』のファームウェアアップデート方法と、併せてmicroSDカードのファイル書換え方法をご紹介。...

収納する

『CartReader』・『ファミコン（FC）アダプタ』・『NeoGeoPpcket（NGP）アダプタ』は全て基盤むき出しです。

そのままでは不安なので、ケースに収納します。

それぞれのサイズを計測してダイソーで良さそうなサイズのものを探してきました。

選んだものがこちら。

おススメ『CartReader』収納ケース

販売元：株式会社大創産業

商品名：ランチボックス（メンズ、750ml）

品番：お弁当箱 lunch Boxes No.30

サイズ・容量：幅20.5cm×奥行き14.5cm×高さ4.5cm・750ml

価格：110円

何と言っても、ダイソーなので110円でお手軽。

お弁当箱だから、ふたをパチンとロックできますし、パッキン付でホコリ・湿気対策にもなると思います。

私は収納中のこすれ・サビが怖いので、それぞれチャック袋に入れた上で、お弁当箱で保管します。

チャック袋に入れた『CartReader』・『ファミコン（FC）アダプタ』をお弁当箱に入れるとこんな感じ。

『ファミコン（FC）アダプタ』の上に『NeoGeoPpcket（NGP）アダプタ』を入れるとこんな感じ。

幅・奥行き・高さともに少し余裕がありますが、ガバガバでもなく、ちょうどいいと思います。

多少の余裕があるため、他のアダプタがある方は一緒に入れられますし、ケーブルも一緒に入ります。

もちろん、問題なくふたは閉まります。少し中が透けて見えます。

まとめ

今回は、カートリッジ式ゲームソフト吸出し機『CartReader』とアダプタ2種、収納用ケースを紹介しました。

私はPCのエミュレーターで遊びたいので、吸出しをするために購入しました。

『CartReader』で吸出しができるゲームはプロテクトがかかっておらず、吸出しは問題ないとされています。

しかしながら、私は法律に詳しくなく確実なことは分かりません。

もし本ブログの内容を参考にされる方がいましたら、あくまで自己責任でお願いいたします。

『CartReader』のファームウェアアップデート方法についてはこちら↓

カートリーダーのファームウェアアップデートする

2022.2.25

CartReaderでファミコンソフトを吸出す方法はこちら↓

『CartReader』で『ファミコン（FC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでスーパーファミコンソフトを吸出す方法はこちら↓

『CartReader』で『スーパーファミコン（SFC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでNINTENDO64ソフトを吸出す方法はこちら↓

CartReaderでNINTENDO64ソフトを吸出す

2022.3.4

『CartReader』で『NINTENDO64』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでゲームボーイ（カラー）ソフトを吸出す方法はこちら↓

『CartReader』で『ゲームボーイ（GB）』『ゲームボーイカラー（GBC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでゲームボーイアドバンスソフトを吸出す方法はこちら↓

『CartReader』で『ゲームボーイアドバンス（GBA）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでネオジオポケットソフトを吸出す方法はこちら↓

『CartReader』で『ネオジオポケット（NGP）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでワンダースワンソフトを吸出す方法はこちら↓

『CartReader』で『ワンダースワン（WS・WSC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでゲームギアソフトを吸出す方法はこちら↓

カートリッジ式ソフトの簡易清掃方法についてはこちら↓

レトロゲームのカートリッジ式ソフトの簡易清掃をします。購入後、とりあえず使える状態にするための清掃です。...

PS1・PS2のソフトの吸出し方法はこちら↓

PS1のBIOSをプレステ公式からダウンロードする方法はこちら↓

PS2のBIOSを実機から吸出す方法はこちら↓

PS2のBIOSを厚型PS2実機から吸い出してみました。メモリーカードアダプタ不要でお手軽な方法です。...

PSPのソフトの吸出し方法はこちら↓

エンジニア特殊ネジ用ドライバーラインヘッドネジ LHネジ用 DTC-20

レトロゲームカセットの手入れをする

病み子 — Sat, 19 Feb 2022 11:00:04 +0000

今回はレトロゲームのカセットの手入れをしていきます。

私はジャンク品を買うことが多いため、購入時は汚れています。

ボロボロなカセットも、簡単なお手入れをするだけで問題なく読み取りできることが多いです。

古いものをお手入れしているととても気分がよくなるので、お手入れが大好きです。

では、私のカートリッジ式ソフトの簡易清掃方法をご紹介します。

所有しているカートリッジ式ソフト

私の所有しているカートリッジ式ソフトは6種類です。

所有しているカートリッジ式ソフト

ファミコン
スーパーファミコン
ゲームボーイカラー
ゲームボーイアドバンス
ネオジオポケット

カートリッジ式ソフトはメガドライブ・ゲームギア等、他にも様々な種類があります。

簡易清掃では、カートリッジの種類は問わず同様に作業をします。

お手入れ方法

では、簡易清掃をしていきます。

使う道具

使う道具は5種類。

接点復活剤
無水エタノール
綿棒
ティッシュ
ウェットティッシュ

カートリッジソフトのお手入れにおススメ

カートリッジソフトのお手入れには、『接点復活材』や『無水エタノール』があると便利です。

接点復活材は、読込み難くなった端子の汚れを落とし、電気の流れを回復させる洗浄剤です。

また、接点復活材を端子に塗ると、油膜を作り潤滑剤にもなるため、接点のすり減り防止に効果的。

none

無水エタノールは、電子基板の洗浄使用できます。

接点復活材に比べると端子保護の効果はありませんが、端子の汚れ落とし効果は抜群です。

none

1. 外側をウェットティッシュで拭く

まずは、外側のプラスチックケースをウェットティッシュで拭きます。

実は汚れで真っ黒なことも多いです。

ウェットティッシュで拭いた後、ティッシュで空拭きをして水滴の跡を拭き取ります。

2. プラ部・端子を無水エタノールで拭く

ウェットティッシュで落ちなかった汚れを無水エタノールを付けた綿棒でこすり取り、

端子部分も無水エタノールを付けた綿棒で磨きます。

端子の周りのスリット内も綿棒でキレイに拭きます。

無水エタノールを含ませた綿棒で端子を磨くと、綿棒が真っ黒になるものもあります。

3. 接点復活剤を端子に塗る

最後に、接点復活剤を綿棒に付けて端子に塗ります。

接点復活剤のフタについている刷毛だと量が多い気がするので、私は綿棒に付けて塗っています。

以上で、簡易清掃は完了です。

まとめ

今回は、カートリッジ式ソフトの手入れをしました。

今まで買ったまま放置していた30本程度のソフトを一度に清掃しました。

ある程度数があると時間がかかりますが、無心に作業をするのは好きなので楽しかったです。

こちらはとりあえず遊べるようにするための簡易清掃です。

いずれはカートリッジのプラケースを開いて清掃・電池交換をしたいと思っていますが、今は道具もないため断念。

スーパーファミコン・ゲームボーイ・ゲームボーイカラー・ニンテンドー64のカートリッジを開けるには、特殊なドライバーが必要になります。

ニンテンドーのカートリッジのネジとハードのネジは似ていますが、サイズが違いますのでドライバーを購入する際は注意してください。

カートリッジはφ3.6㎜、ハードはφ4.6㎜と、ドライバーの内径が違います。

none

エンジニア特殊ネジ用ドライバーラインヘッドネジ LHネジ用 DTC-27

none

とりあえず今回はここまで。

CartReaderでファミコンソフトを吸出す方法はこちら↓

『CartReader』で『ファミコン（FC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでスーパーファミコンソフトを吸出す方法はこちら↓

『CartReader』で『スーパーファミコン（SFC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでNINTENDO64ソフトを吸出す方法はこちら↓

CartReaderでNINTENDO64ソフトを吸出す

2022.3.4

『CartReader』で『NINTENDO64』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでゲームボーイ（カラー）ソフトを吸出す方法はこちら↓

『CartReader』で『ゲームボーイ（GB）』『ゲームボーイカラー（GBC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでゲームボーイアドバンスソフトを吸出す方法はこちら↓

『CartReader』で『ゲームボーイアドバンス（GBA）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでネオジオポケットソフトを吸出す方法はこちら↓

『CartReader』で『ネオジオポケット（NGP）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでワンダースワンソフトを吸出す方法はこちら↓

『CartReader』で『ワンダースワン（WS・WSC）』カートリッジの吸出しをしました。その方法をご紹介します。...

CartReaderでゲームギアソフトを吸出す方法はこちら↓

『CartReader』のファームウェアアップデート方法と、併せてmicroSDカードのファイル書換え方法をご紹介。...

『CartReader』のファームウェアアップデート方法についてはこちら↓

カートリーダーのファームウェアアップデートする

2022.2.25

PSPのソフトの吸出し方法はこちら↓

PS1・PS2のソフトの吸出し方法はこちら↓

PS1のBIOSをPS公式サイトからダウンロードする方法はこちら↓

PS2のBIOSを実機から吸出す方法はこちら↓
